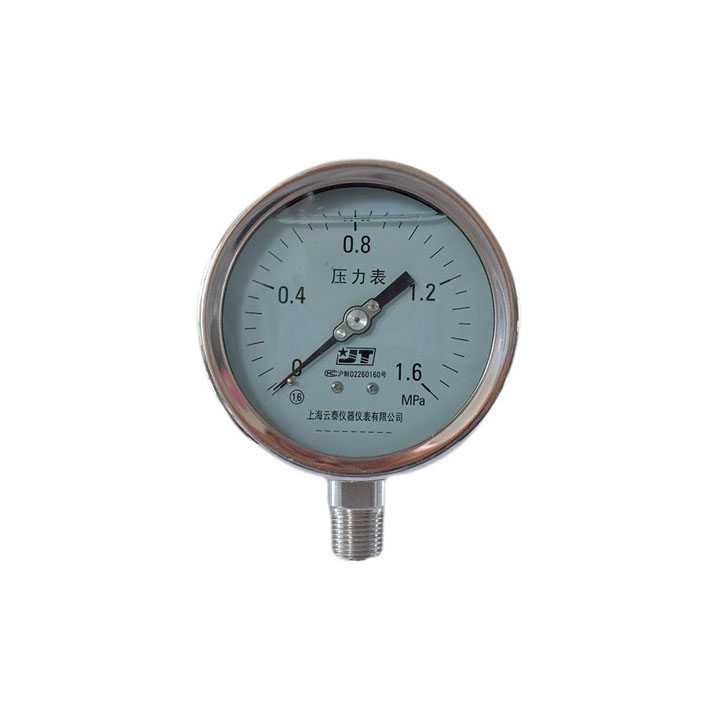

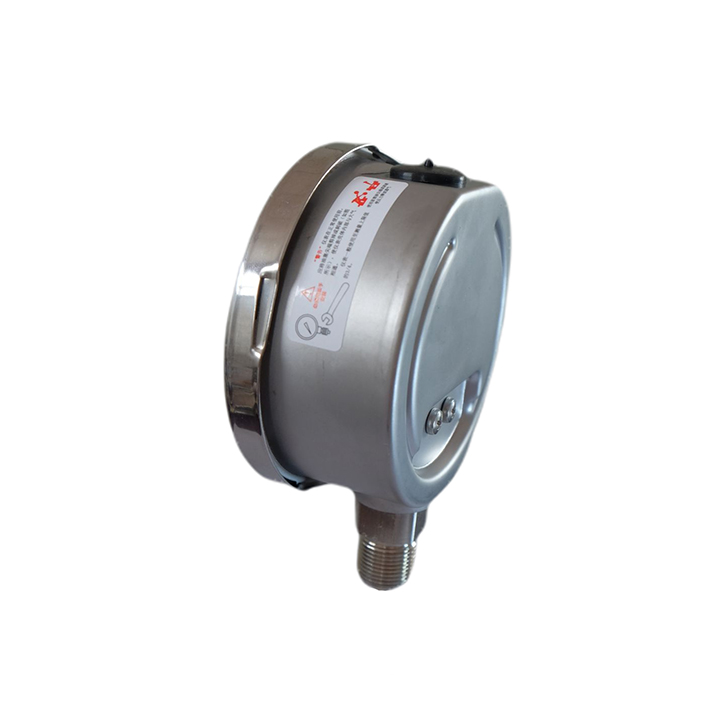

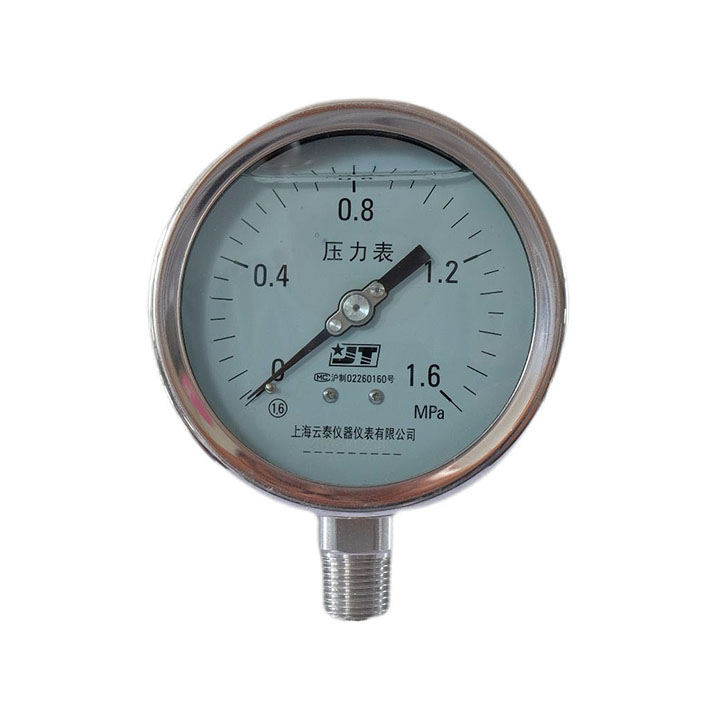

●采用全不銹鋼材質
●獨特的結構設計
●耐腐蝕能力強，在惡劣環境下也能工作，堅固耐用
●符合GB/T1226-2017及JB/T6804-2006標準
●全不銹鋼材質
●儀表外徑：Ф40、Ф50、Ф63、Ф100、Ф150mm
●安裝方式：徑向、軸向
●精確度等級：
Ф40、Ф50、Ф63 ±2.5%F.S
Ф100、Ф150 ±1.6%F.S
特殊精度可訂制
●接液部分材質：底座SUS316,彈性元件SUS316L
●防護等級：IP65或IP54可選 可體內不充液或充液耐震可選
| 安裝方式 | 型號 | 連接螺紋d | 外形尺寸mm | |||||||||||||||
| D | D1 | H | h | F | K | L | d1 | B | S | d0 | D2 | D3 | d2 | C | E | |||
|
徑向 Bottom |
YN,YFN-40 |
M10*1 G1/8 R1/8 1/8NPT |
41.5 | 44.5 | 40.5 | 10 | 12 | 1.5 | 10 | 4 | 26 | 4.5 | -- | -- | -- | -- | -- | -- |
| YN,YFN-50 |
M14*1.5 G1/4 R1/4 1/4NPT |
51.5 | 58 | 50 | 14 | 14 | 2 | 12 | 5 | 31 | 6.5 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-63 | 62 | 68 | 56 | 14 | 14 | 2 | 13 | 5 | 32.5 | 6.5 | -- | -- | -- | -- | -- | -- | ||
| YN,YFN-100 |
M20*1.5 G1/2 R1/2 1/2NPT |
100 | 107 | 86 | 20 | 22 | 3 | 15.5 | 6 | 48 | 8.5 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-150 | 149 | 152 | 110.5 | 20 | 22 | 3 | 15.5 | 6 | 50 | 18 | -- | -- | -- | -- | -- | -- | ||
|
中心 軸向 Back |
YN,YFN-40Z |
M10*1 G1/8 R1/8 1/8NPT |
41.5 | 44.5 | 51 | 14 | 12 | 2 | -- | 5 | 24.5 | 4.5 | -- | -- | -- | -- | -- | -- |
| YN,YFN-50Z |
M14*1.5 G1/4 R1/4 1/4NPT |
51.5 | 58 | 56 | 14 | 14 | 2 | -- | 5 | 31 | 6.5 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-63Z | 62 | 68 | 57 | 14 | 14 | 2 | -- | 5 | 32.5 | 6.5 | -- | -- | -- | -- | -- | -- | ||
|
偏心 軸向 Back |
YN,YFN-63PZ | 62 | 68 | 57 | 14 | 14 | 2 | 19 | 5 | 32.5 | 10 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-100PZ |
M20*1.5 G1/2 R1/2 1/2NPT |
100 | 107 | 84.5 | 20 | 22 | 3 | 31 | 6 | 48 | 8.5 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-150PZ | 149 | 152 | 85 | 20 | 22 | 3 | 31 | 6 | 50 | 18.5 | -- | -- | -- | -- | -- | -- | ||
|
中心軸向 帶前法蘭 |
YN,YFN-40ZT |
M10*1 G1/8 R1/8 1/8NPT |
41.5 | 44.5 | 51 | 14 | 12 | 2 | -- | 5 | 24.5 | 5 | 52.8 | 60 | 44 | 3.6 | -- | -- |
| YN,YFN-63ZT |
M14*1.5 G1/4 R1/4 1/4NPT |
62 | 68 | 57 | 14 | 14 | 2 | -- | 5 | 32.5 | 6.5 | 78 | 90 | 64 | 4.5 | -- | -- | |
|
偏心軸向 帶前法蘭 |
YN,YFN-63PZT | 62 | 68 | 57 | 14 | 14 | 2 | 19 | 5 | 32.5 | 6.5 | 78 | 90 | 64 | 4.5 | -- | -- | |
| YN,YFN-100PZT |
M20*1.5 G1/2 R1/2 1/2NPT |
100 | 107 | 84.5 | 20 | 22 | 3 | 31 | 6 | 48 | 8 | 118 | 132 | 103 | 5.5 | -- | -- | |
| YN,YFN-150PZT | 149 | 152 | 85 | 20 | 22 | 3 | 31 | 6 | 50 | 18 | 166 | 183 | 152 | 6 | -- | -- | ||
|
中心軸向 卡子式 |
YN,YFN-40ZK |
M10*1 G1/8 R1/8 1/8NPT |
41.5 | 44.5 | 51 | 14 | 12 | 2 | -- | 5 | 24.5 | 4.5 | 48 | 62 | -- | M5 | 28 | -- |
| YN,YFN-50ZK |
M14*1.5 G1/4 R1/4 1/4NPT |
51.5 | 58 | 56 | 14 | 14 | 2 | -- | 5 | 31 | 6.5 | 60.5 | 73.5 | -- | M5 | 34.5 | -- | |
| YN,YFN-63ZK | 62 | 68 | 57 | 14 | 14 | 2 | -- | 5 | 32.5 | 6.5 | 71 | 84 | -- | M5 | 34.5 | -- | ||
|
偏心軸向 旋卡式 |
YN,YFN-63PZK | 62 | 68 | 57 | 14 | 14 | 2 | 19 | 5 | 32.5 | 6.5 | 71 | 85 | -- | M5 | 22 | -- | |
| YN,YFN-100PZK |
M20*1.5 G1/2 R1/2 1/2NPT |
100 | 107 | 86 | 20 | 22 | 3 | 31 | 6 | 48 | 8 | 114 | 134 | -- | M6 | 36 | -- | |
|
徑向凸裝 帶后法蘭 |
YN,YFN-63T |
M14*1.5 G1/4 R1/4 1/4NPT |
62 | 68 | 57 | 14 | 14 | 2 | 13 | 5 | 34.5 | 6.5 | 75 | 86 | -- | 3.5 | -- | 36 |
| YN,YFN-100T |
M20*1.5 G1/2 R1/2 1/2NPT |
100 | 107 | 86 | 20 | 22 | 3 | 15.5 | 6 | 50 | 8 | 118 | 132 | -- | 5.5 | -- | 55 | |
|
注：密封型外殼代號D,B及 S尺寸按儀表外徑Ф100以下滾邊式上罩確定。代號H,K及 d1按同型號國標M螺紋最大尺寸確定 |
||||||||||||||||||
